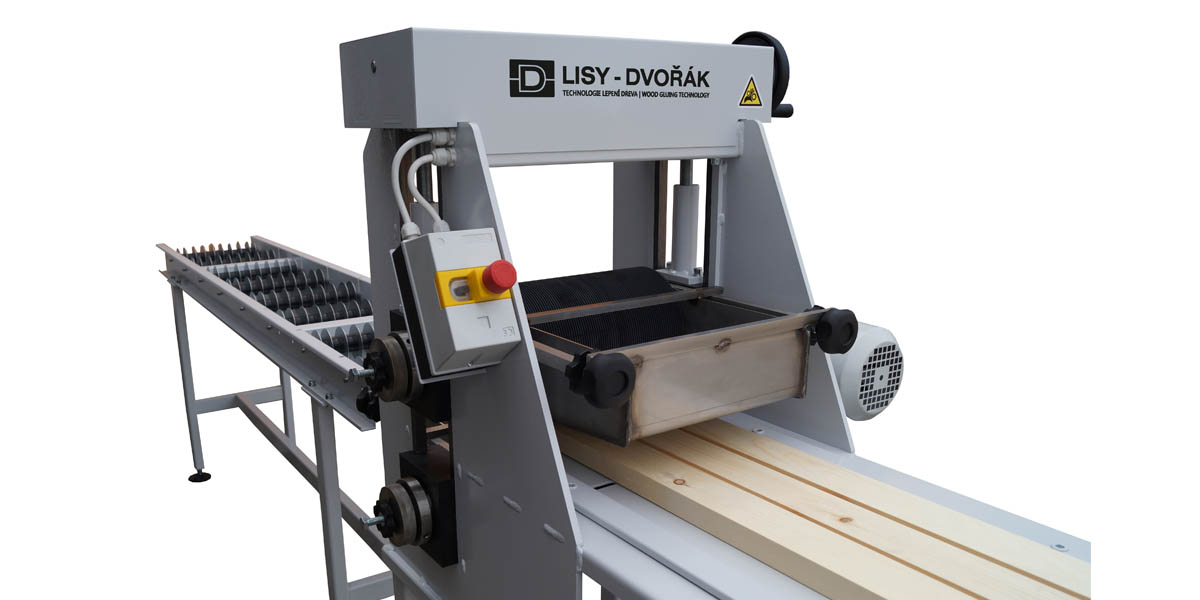

Válcová nanášečka lepidla (PVAc, EVA, PU u.a.)



NL2

POPIS STROJE:

NL2 je válcová nanášečka lepidla. Stroj se skládá ze svařované skříňě, ve které jsou uloženy pohonné elektromotory s převodovkami, samotné nanášecí válce a vany na lepidlo. Pohon nanášecích válců je zajišťován dvěmi synchronizovanými elektropřevodovkami, pro každý válec zvlášť. Válce jsou velmi přesně uloženy v kónických nábojích. To zaručuje kvalitní a rovnoměrný nános lepidla. Výšková rozteč válců je jemně nastavitelná v rozsahu 0 - 110 mm s dosažitelnou přesností až 0,01 mm. Válce i vany na lepidlo jsou snadno a rychle vyjimatelné, aby mohly být po ukončení lepení rychle očištěny. Pohonné jednotky a ovládací prvky jsou umístěny na vnější straně skříně. Podávací rychlost je v základní verzi cca 26 m/min nebo může být pomocí frekvenčního měniče stavitelná v rozsahu cca 20 - 34 m/min. Jako příslušenství lze objednat talířkové nebo válečkové vstupní i výstupní dopravníkové dráhy. Dráhy jsou modulového systému napojitelné po 2 m. Pracovní šířka základní verze je 270 ale lze ji přispůsobit podle požadavku zákazníka.

TECHNICKÉ PARAMETRY:

MODEL NL2 270
Délka stroje 1 090 mm
Šířka stroje 717 mm
Výška stroje 1 374 mm
Hmotnost 115 kg
Průchodnost mezi válci 0 - 100 mm
Nastavování výšky nanášení ovládacím kolem
Posuv na 1 otočku 0,5 mm
Přesnost ukazatele výšky 0,01 mm
Průměr nanášecích válců 170 mm
Šířka nanášecích válců 270 mm
Tvrdost pogumování 65 - 80 ShA
Podávací rychlost (bez FM) 26,6 m / min
Podávací rychlost (řízeno FM) 20 - 34 m / min
Příkon pohonného ústrojí 2 x 0,25 kW
Krytí el. proudu IP 54
Napájecí napětí 3 x 400 V
Vstupní dopravníky válečkové / talířkové
Výstupní dopravníky talířkové
Délky dopravníků moduly po 2 m
Průměr talířků 80 mm

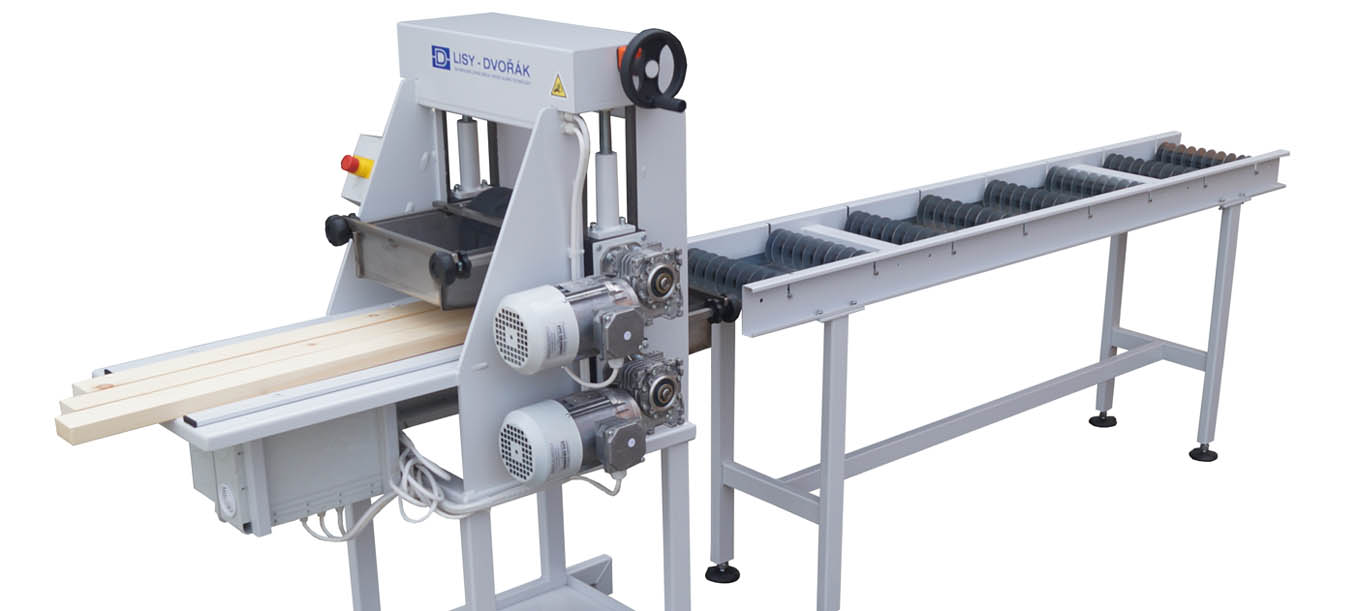

  • Dopravníkové dráhy

    +

    Jako příslušenství lze objednat vstupní i výstupní dopravníkové dráhy. Na výstupu jsou obvykle talířkové. Na vstupní straně mohou být i válečkové. Dráhy jsou modulového sytému, napojitelné po délkách 2m. Talířkové dopravníky mají talířky ponořené ve vaničkách naplněných pískovou suspenzí, která talířky čistí od lepidla.
